在电子系统设计中，晶振作为时钟信号的核心源头，其输出模式的选择直接决定了系统的整体性能与稳定性。面对CMOS、LVPECL、HCSL、LVDS、削峰正弦波和正弦波这六种常见的输出模式，工程师该如何抉择？本文将从工作原理、技术特性及应用场景三个维度，为您系统解析它们的本质区别。

一、 六大晶振输出模式：定义与核心特性

1. CMOS（互补金属氧化物半导体）

属于单端方波输出，通过电压控制逻辑电平实现信号转换。其核心优势在于低功耗、高噪声容限以及低成本，适合直接驱动MCU或FPGA等数字电路。缺点是传输延迟相对较慢，高频性能受限，通常用于中低频时钟源。

（CMOS）

2. LVPECL（低电压正发射极耦合逻辑）

一种高性能的差分方波输出，电压摆幅较大（通常在600-1000mV之间）。LVPECL拥有优异的抖动性能和极强的抗干扰能力，能轻松驱动长距离传输线，适用于高频场景。缺点是功耗相对较高，且需要复杂的外部端接电路来维持信号完整性。

3. HCSL（高速电流转向逻辑）

专为高速串行通信设计的差分输出模式。其电压摆幅低，功耗极低，且能实现最小的时钟抖动。HCSL支持1.8V甚至更低的电压，是PCI Express等高速接口的理想选择。缺点是设计难度较高，对PCB布线和精密端接有严格要求。

4. LVDS（低电压差分信号）

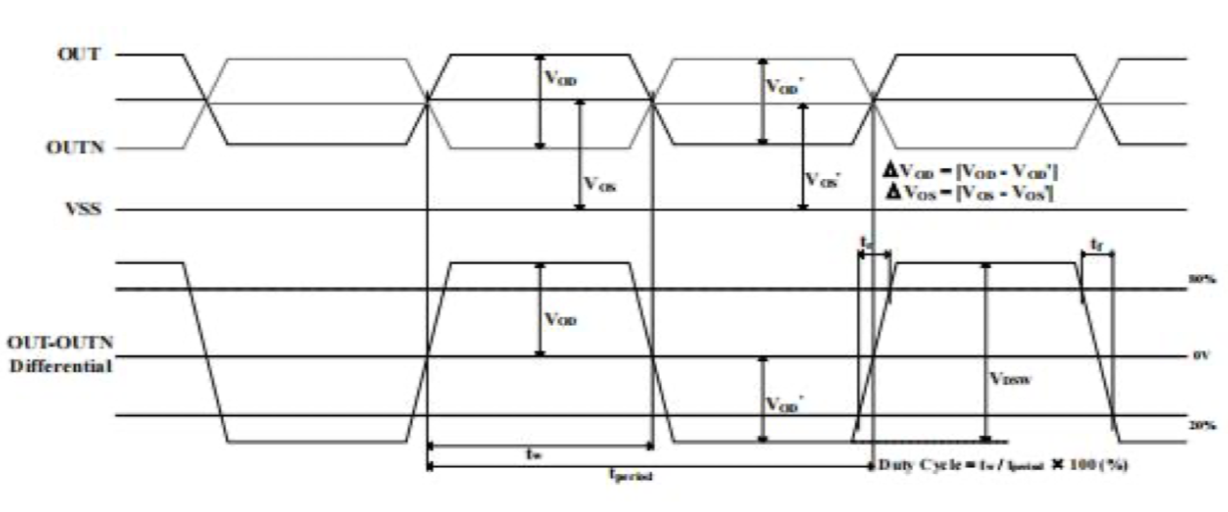

采用差分方波输出，电压摆幅较小（约350mV）。LVDS完美结合了低功耗、低电磁干扰（EMI）和高速兼容性（频率可达2.1GHz以上）。缺点是抖动性能略逊于LVPECL，且对PCB布线要求极为严格，差分线必须保持等长。

（LVDS）

5. 削峰正弦波（Clipped Sine Wave）

通过在正弦波波峰处“削顶”，使其接近方波但保留了部分正弦特性。这种波形谐波分量较少，能有效降低EMI，且相位噪声小、温度稳定性高。缺点是驱动带载能力较弱，适合对信号纯净度要求极高的场景。

6. 正弦波（Sine Wave）

标准的正弦波形，谐波分量极小，通常由无源晶振或射频专用有源晶振输出。优点是EMI极低、信号纯净；缺点是驱动能力弱，通常需要外部缓冲电路才能正常使用。

二、 工作原理与电气性能差异

CMOS：依赖电压控制逻辑电平，输入高电平时输出低电平，反之亦然，需依赖外部电路形成振荡。

LVPECL：基于差分信号传输，通过正负输出对实现高速切换，必须依靠外部偏置电路来建立正确的工作点。

HCSL：采用电流转向技术，通过控制差分对中的电流方向生成信号，无需外部偏置，天生适合低电压高速通信。

LVDS：利用差分线对传输信号，内部通过恒流源驱动，外部需匹配100Ω电阻以优化信号质量，实现低功耗高速通信。

削峰正弦波：通过限幅电路限制正弦波幅值实现“削顶”，在减少谐波分量的同时保留原始频率特性。

正弦波：直接输出标准正弦波形，谐波分量最小，但需外部电路增强驱动能力以匹配后级负载。

三、 典型应用场景对比

CMOS：单片机、嵌入式系统、工控设备等对成本敏感且频率要求不高的消费电子与工业场景。

LVPECL：光模块、千兆以太网、高速ADC/DAC采样时钟等对抖动和速度要求极高的高速通信设备。

HCSL：服务器主板、PCIe接口、高速数据通路等对抖动和功耗有严苛要求的计算与网络设备。

LVDS：音视频处理、服务器背板、高速通信等需要兼顾低EMI和高速传输的场景。

削峰正弦波：温补晶振（TCXO）、卫星定位（GPS/北斗）、射频前端等对信号纯净度和相位噪声要求高的场景。

正弦波：射频信号处理、混频器、无线通信模块等需要极低相位噪声的射频电路。

四、 工程师选型建议

高频高速场景：优先选择 LVPECL 或 HCSL，两者能兼顾极致的速度和低抖动性能。

信号纯净度优先：选择 削峰正弦波 或 正弦波，非常适合射频及精密测量仪器。

成本与复杂度敏感：选择 CMOS，适合低频简单系统；若必须使用差分模式，需评估额外端接电路带来的BOM成本与布线难度。

综合性能平衡：LVDS 是功耗、速度与EMI之间的优秀平衡者，适合大多数中高速数字系统。

总结

晶振输出模式的选择没有绝对的“最好”，只有“最适合”。CMOS适合低成本低频应用，LVPECL和HCSL是高速通信的利器，LVDS平衡了功耗与速度，而正弦波系列则满足了高精度的射频需求。理解这些模式的本质差异，结合系统对功耗、稳定性、成本和设计复杂度的综合权衡，才能选出最匹配的时钟方案，从而提升整个电子系统的可靠性。
